Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong Κίνα
Μάρκα: Shareway
Πιστοποίηση: CE UL RoHS ISO9001:2008
Αριθμό μοντέλου: MSS1210-103ME_
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 100/500/1000
Τιμή: Supportive
Συσκευασία λεπτομέρειες: 300PCS/REEL
Χρόνος παράδοσης: Απόθεμα ή 3 εβδομάδες
Όροι πληρωμής: TT, Paypal
Δυνατότητα προσφοράς: 5000K.PCS/Month
Όνομα Προϊόντος: |
12.3 × προστατευμένα πηνία δύναμης ίχνους 12,3 χιλ. MSS1210-103ME_ |
Μέγεθος: |
12.0*12.0*10.0mm |
Ασπίδα: |
Προστατευμένος |
Βάρος: |
5.1 – 6,2 γ |
Επαγωγική αντίσταση: |
10 μH σε 10 mH |
Υλικό πυρήνων: |
Φερρίτης |
Όνομα Προϊόντος: |
12.3 × προστατευμένα πηνία δύναμης ίχνους 12,3 χιλ. MSS1210-103ME_ |
Μέγεθος: |
12.0*12.0*10.0mm |
Ασπίδα: |
Προστατευμένος |
Βάρος: |
5.1 – 6,2 γ |
Επαγωγική αντίσταση: |
10 μH σε 10 mH |
Υλικό πυρήνων: |
Φερρίτης |

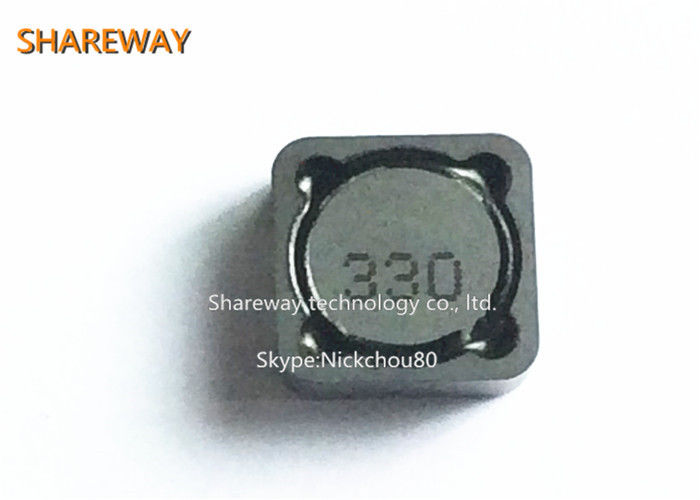

12.3 × προστατευμένα πηνία δύναμης ίχνους 12,3 χιλ. MSS1210-103ME_
Περιγραφή:
• 12.3 × ίχνος 12,3 χιλ. 10 χιλ. υψηλά προστατευμένα πηνία
• 27 τιμές αυτεπαγωγής από 10 μH σε 10 mH
• Χαμηλό DCR και άριστος τρέχων χειρισμός
Υλικό Ferrite πυρήνων
Περιβάλλον RoHS υποχωρητικό, αλόγονο ελεύθερο
Υποχωρητικός κασσίτερος μεταλλινών RoHS λήξεων πέρα από το νικέλιο πέρα από το χαλκό phos.
Άλλες λήξεις διαθέσιμες με συμπληρωματικό κόστος.
Βάρος: 5.1 – 6,2 γ
Περιβαλλοντική θερμοκρασία – 40°C σε +85°C με (άνοδος 40°C) το ρεύμα Irms.
Μέγιστη θερμοκρασία +125°C (περιβαλλοντική μερών + temp άνοδος). Derating.
Τμήμα θερμοκρασίας αποθήκευσης: – 40°C σε +125°C.
Ταινία και εξέλικτρο που συσκευάζουν: – 40°C σε +80°C
Αντίσταση σε ανώτατες τρεις 40 δεύτερες επανακυκλοφορίες θερμότητας συγκόλλησης
+260°C, μέρη που δροσίζονται στη θερμοκρασία δωματίου μεταξύ των κύκλων
Επίπεδο το (MSL) 1 ευαισθησίας υγρασίας (απεριόριστη ζωή πατωμάτων <30>
στη σχετική υγρασία 85%)
| Αριθμός μερών |
Αυτεπαγωγή (μH) |
DCR (ωμ) |
SRF τύπος (MHZ) |
Isat (α) | Irms (α) | ||||
| τύπος | ανώτατος |
10% πτώση |
20% πτώση |
30% πτώση |
20°C | 40°C | |||
| MSS1210-103ME_ | 10 ±20% | 0,014 | 0,016 | 15.0 | 9.6 | 11.5 | 12.5 | 4.70 | 6.50 |
| MSS1210-153ME_ | 15 ±20% | 0,019 | 0,022 | 12.0 | 8.3 | 9.9 | 10.7 | 4.20 | 5.70 |
| MSS1210-223ME_ | 22 ±20% | 0,026 | 0,030 | 9.5 | 6.8 | 8.1 | 8.8 | 3.20 | 4.40 |
| MSS1210-333ME_ | 33 ±20% | 0,033 | 0,039 | 7.5 | 5.4 | 6.4 | 6.9 | 2.90 | 3.80 |
| MSS1210-473ME_ | 47 ±20% | 0,048 | 0,056 | 6.0 | 4.5 | 5.4 | 5.8 | 2.20 | 3.00 |
| MSS1210-683ME_ | 68 ±20% | 0,068 | 0,080 | 4.5 | 3.8 | 4.5 | 4.9 | 2.10 | 2.80 |
| MSS1210-104KE_ | 100 ±10% | 0,106 | 0,125 | 3.6 | 3.1 | 3.7 | 4.0 | 1.80 | 2.40 |
| MSS1210-124KE_ | 120 ±10% | 0,115 | 0,135 | 3.3 | 2.9 | 3.4 | 3.7 | 1.70 | 2.30 |
| MSS1210-154KE_ | 150 ±10% | 0,157 | 0,185 | 2.9 | 2.6 | 3.1 | 3.4 | 1.26 | 1.75 |
| MSS1210-184KE_ | 180 ±10% | 0,173 | 0,203 | 2.8 | 2.3 | 2.8 | 3.0 | 1.20 | 1.70 |
| MSS1210-224KE_ | 220 ±10% | 0,191 | 0,225 | 2.7 | 2.1 | 2.5 | 2.8 | 1.10 | 1.50 |
| MSS1210-334KE_ | 330 ±10% | 0,289 | 0,340 | 1.8 | 1.7 | 2.1 | 2.2 | 0,85 | 1.20 |
| MSS1210-474KE_ | 470 ±10% | 0,434 | 0,510 | 1.6 | 1.4 | 1.7 | 1.8 | 0,70 | 0,98 |
| MSS1210-684KE_ | 680 ±10% | 0,536 | 0,630 | 1.4 | 1.2 | 1.4 | 1.6 | 0,69 | 0,91 |
| MSS1210-105KE_ | 1000 ±10% | 0,816 | 0,960 | 1.1 | 0,98 | 1.2 | 1.3 | 0,60 | 0,83 |
| MSS1210-125KE_ | 1200 ±10% | 1.07 | 1.26 | 1.0 | 0,91 | 1.1 | 1.2 | 0,49 | 0,67 |
| MSS1210-155KE_ | 1500 ±10% | 1.23 | 1.45 | 0,85 | 0,81 | 0,96 | 1.0 | 0,46 | 0,65 |
| MSS1210-185KE_ | 1800 ±10% | 1.39 | 1.63 | 0,85 | 0,73 | 0,87 | 0,95 | 0,45 | 0,63 |
| MSS1210-225KE_ | 2200 ±10% | 1.82 | 2.14 | 0,70 | 0,66 | 0,79 | 0,86 | 0,38 | 0,52 |
| MSS1210-275KE_ | 2700 ±10% | 2.02 | 2.38 | 0,65 | 0,59 | 0,71 | 0,77 | 0,36 | 0,50 |
| MSS1210-335KE_ | 3300 ±10% | 2.69 | 3.17 | 0,56 | 0,54 | 0,64 | 0,70 | 0,31 | 0,43 |
| MSS1210-395KE_ | 3900 ±10% | 2.98 | 3.50 | 0,54 | 0,50 | 0,60 | 0,64 | 0,30 | 0,41 |
| MSS1210-475KE_ | 4700 ±10% | 3.34 | 3.93 | 0,45 | 0,45 | 0,54 | 0,58 | 0,28 | 0,39 |
| MSS1210-565KE_ | 5600 ±10% | 3.71 | 4.37 | 0,45 | 0,41 | 0,49 | 0,54 | 0,27 | 0,38 |
| MSS1210-685KE_ | 6800 ±10% | 4.97 | 5.85 | 0,40 | 0,38 | 0,45 | 0,49 | 0,22 | 0,31 |
| MSS1210-825KE_ | 8200 ±10% | 5.51 | 6.48 | 0,38 | 0,35 | 0,41 | 0,45 | 0,21 | 0,28 |
| MSS1210-106KE_ | 10000 ±10% | 7.39 | 8.69 | 0,31 | 0,31 | 0,37 | 0,40 | 0,18 | 0,24 |
12.3 × προστατευμένα πηνία δύναμης ίχνους 12,3 χιλ. MSS1210-103ME_
Μορφή και διαστάσεις:
