Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Όνομα Προϊόντος: | Τραχιά μόνος-μολυβδούχος κατασκευή πηνίων DO1813H-181ML_ για την αξιόπιστη συγκόλληση | Τύπος: | πηνίο |
---|---|---|---|
Χαρακτηριστικό γνώρισμα: | Τραχιά μόνος-μολυβδούχος κατασκευή για την αξιόπιστη συγκόλληση | λήξεις: | Κασσίτερος-ασήμι πέρα από το χαλκό |
Βάρος: | 278 – 315 mg | Μέγεθος: | 8.89*6.10*5.0mm |
Κυριώτερο σημείο: | πηνία τσιπ πληγών καλωδίων,υψηλής τάσης πηνία δύναμης |

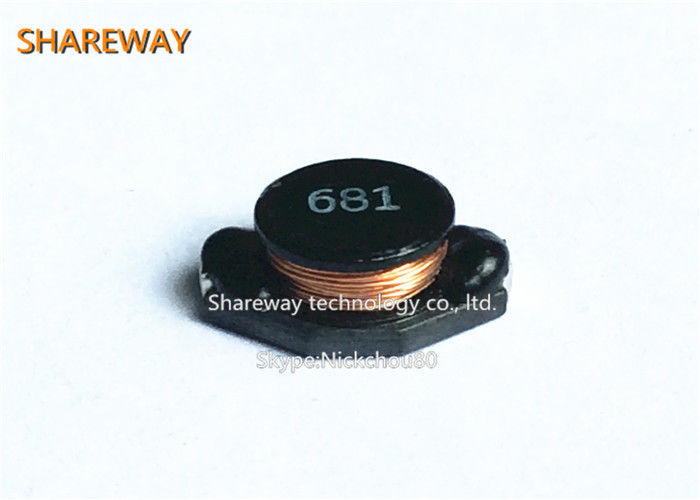

Τραχιά μόνος-μολυβδούχος κατασκευή πηνίων DO1813H-181ML_ για την αξιόπιστη συγκόλληση
Περιγραφή:
• Υψηλής τάσης αυτεπαγωγή δύναμης μέχρι 14 Α που διαποτίζουν το ρεύμα
• Τραχιά μόνος-μολυβδούχος κατασκευή για την αξιόπιστη συγκόλληση
Υλικό Ferrite πυρήνων
Υποχωρητικό κασσίτερος-ασήμι RoHS λήξεων πέρα από το χαλκό. Άλλος
λήξεις διαθέσιμες με συμπληρωματικό κόστος.
Βάρος 278 – 315 mg
Περιβαλλοντική θερμοκρασία – 40°C σε +85°C με (άνοδος 40°C) το ρεύμα Irms.
Μέγιστη θερμοκρασία +125°C (περιβαλλοντική μερών + temp άνοδος). Derating.
Τμήμα θερμοκρασίας αποθήκευσης: – 40°C σε +125°C.
Ταινία και εξέλικτρο που συσκευάζουν: – 40°C σε +80°C
Αντίσταση σε ανώτατες τρεις 40 δεύτερες επανακυκλοφορίες θερμότητας συγκόλλησης
+260°C, μέρη που δροσίζονται στη θερμοκρασία δωματίου μεταξύ των κύκλων
Επίπεδο το (MSL) 1 ευαισθησίας υγρασίας (απεριόριστη ζωή πατωμάτων <30>
στη σχετική υγρασία 85%)
Οι αποτυχίες το έγκαιρο (FIT)/σημαίνουν το χρόνο μεταξύ των αποτυχιών το (MTBF)
38 ανά δισεκατομμύρισσες ώρες/26.315.789 ώρες, που υπολογίζονται ανά Telcordia SR-332
Συσκευάζοντας 1000 ανά 13 ″ τυλίξτε την πλαστική ταινία: 16 χιλ. ευρύς,
0,3 χιλ. παχύς, 12 χιλ. διαστήματος τσεπών, 5,4 χιλ. βάθους τσεπών
Μέρος αριθμός |
Λ REF (μH) |
Τύπος Λ ±20% (μH) |
DCR ανώτατος (Ωμ) |
SRF τύπος (MHZ) |
Isat (α) |
Irms (α) |
DO1813H-181ML_ | 0,18 | 0,18 | 0,003 | 800 | 14.0 | 10.0 |
DO1813H-331ML_ | 0,33 | 0,33 | 0,004 | 600 | 10.0 | 7.0 |
DO1813H-561ML_ | 0,56 | 0,56 | 0,010 | 200 | 7.7 | 6.0 |
DO1813H-122ML_ | 1.2 | 1.15 | 0,017 | 140 | 5.3 | 4.4 |
DO1813H-222ML_ | 2.2 | 2.06 | 0,035 | 100 | 3.5 | 3.1 |
DO1813H-332ML_ | 3.3 | 3.20 | 0,040 | 80 | 3.0 | 2.7 |
DO1813H-472ML_ | 4.7 | 4.70 | 0,054 | 50 | 2.6 | 2.2 |
DO1813H-682ML_ | 6.8 | 6.80 | 0,080 | 45 | 2.2 | 1.8 |
DO1813H-822ML_ | 8.2 | 8.20 | 0,092 | 42 | 2.0 | 1.6 |
DO1813H-103ML_ | 10.0 | 9.55 | 0,11 | 40 | 1.9 | 1.5 |
DO1813H-153ML_ | 15.0 | 15.3 | 0,17 | 30 | 1.5 | 1.2 |
DO1813H-223ML_ | 22.0 | 22.6 | 0,25 | 25 | 1.2 | 1.0 |
DO1813H-333ML_ | 33.0 | 32.5 | 0,35 | 20 | 0,99 | 0,82 |
DO1813H-473ML_ | 47.0 | 48.1 | 0,47 | 15 | 0,87 | 0,72 |
Τραχιά μόνος-μολυβδούχος κατασκευή πηνίων DO1813H-181ML_ για την αξιόπιστη συγκόλληση
Μορφή και διαστάσεις:
