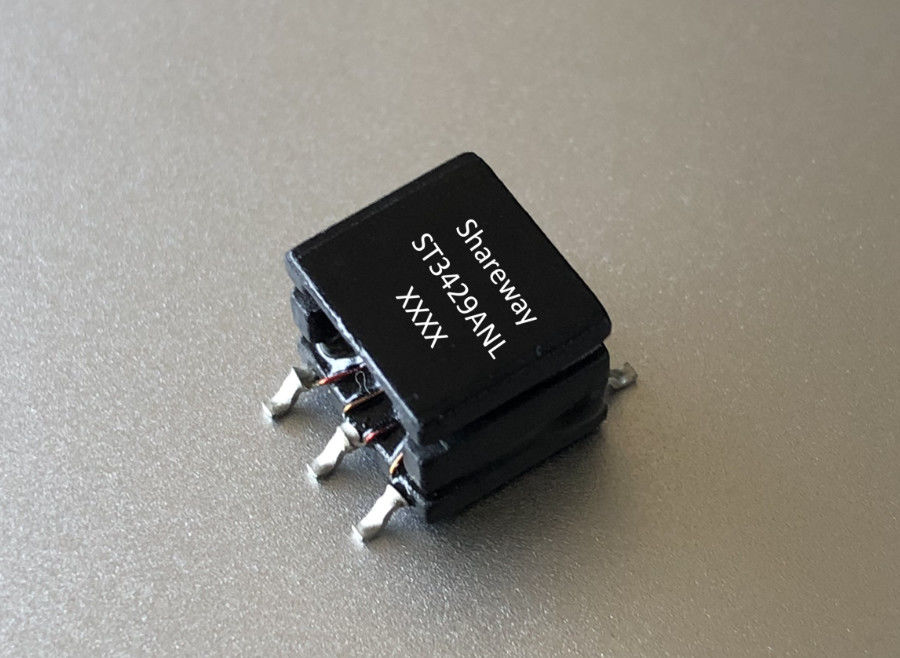

ST3429ANL είναι μια επιφάνεια 1.1:1 τοποθετεί το μετασχηματιστή απομόνωσης 5KV, που σχεδιάζεται για την εφαρμογή απομόνωσης μετατροπέων ρεύμα-συνεχές ρεύμα Tj SN650x.
Περιγραφή:
1. ST3429ANL είναι ένα SMD 6 αντιφατικοί μετασχηματιστές καρφιτσών για τη Texas Instruments SN6051, SN6505, SN6505A, εφαρμογή μετατροπέων ρεύμα-συνεχές ρεύμα SN6505B. Μετασχηματιστές και επίπεδα Toroids καλωδίων για τα ηλιακά σχέδια αναστροφέων της Texas Instruments.
2. Κατάλληλος για το ρεύμα-συνεχές ρεύμα και άλλες εφαρμογές δύναμης, κατάλληλα για τη σειρά SN650X για την πρόβλεψη της εξουσίας στην απομονωμένη πλευρά της διεπαφής.
3. 5000 Vrms απομόνωση 60 δευτερολέπτων μεταξύ windings σε μια μικροσκοπική επιφάνεια τοποθετούν τη συσκευασία.
4. Κάθε μετασχηματιστής έχει μια πλαστική κάλυψη κατοικίας ή την κάλυψη ανοξείδωτου, οι οποίες μπορούν να παρέχουν μια άριστη επιφάνεια για την αυτοματοποιημένη τοποθέτηση.
5. Ελάχιστο εναντίον της εκτίμησης 11Vus, απόσταση διασκορπισμού & εκκαθάρισης του ελάχιστου 8mm μεταξύ αρχικός και δευτεροβάθμιος.
Εφαρμογή:
Η απομονωμένη παροχή ηλεκτρικού ρεύματος διεπαφών για ΜΠΟΡΕΙ, rs-485, rs-422, rs-232, SPI, I2C, τοπικό LAN χαμηλός-δύναμης
Βιομηχανική αυτοματοποίηση
Έλεγχος διεργασίας
Ιατρικός εξοπλισμός
Αναλογικές και ψηφιακές I/O ενότητες PLC
Απομονωμένες παροχές ηλεκτρικού ρεύματος οδηγών πυλών
Κινήσεις μηχανών εναλλασσόμενου ρεύματος
Uninterruptible παροχές ηλεκτρικού ρεύματος (UPS)
Ηλιακοί αναστροφείς
Polyphase ενεργειακοί μετρητές
Ηλεκτρονόμοι και IEDs προστασίας
Μπροστινοί, αντιφατικοί μετατροπείς για την απομόνωση μετασχηματιστών 5000Vrms μετατροπέων SMPS DC/DC - η επιφάνεια τοποθετεί
Κοινή έμφραξη τρόπου
| Αριθμός μερών |
Αριθμός μερών εμπόρων |
Αναλογία στροφών |
Β Χ Τ (Vμs) |
Απομόνωση (VRMS) |
Διαστάσεις (χιλ.) |
Εφαρμογή |
LDO |
|
Δύναμη (ψ) |
|
|
|
|
|
|
|
| ST3429ANL |
750313734 |
1:1.1±2% |
11 |
5000 |
9.14 X 12,7 X 7,37 |
3.3V → 3.3V |
Αριθ. |
|
2.5W |
|
|
|
|
|
|
|
| ST3469ANL |
750313769 |
1:1.7±2% |
11 |
5000 |
9.14 X 12,7 X 7,37 |
3.3V → 5 Β |
Αριθ. |
|
2.5W |
|
|
|
|
|
|
|
| ST3438ANL |
750313638 |
1:1.3±2% |
11 |
5000 |
9.14 X 12,7 X 7,37 |
3.3V → 3.3V/5V → 5V |
ΝΑΙ |
|
2.5W |
|
|
|
|
|
|
|
| ST3426ANL |
750313626 |
1:2.1±2% |
11 |
5000 |
9.14 X 12,7 X 7,37 |
3.3V → 5 Β |
ΝΑΙ |
|
2.5W |
|
|
|
|
|
|
|
| ST1382NL |
Hct-sm-1,3-8-2 |
1 |
|
5000 |
10.4 X 12,2 X 6,1 |
3.3V → 3.3V/5V → 5V |
Αριθ. |
|
2.5W |
|
|
|
|
|
|
|
| ST3668NL |
Epc3668g-LF |
1:1.1±2% |
|
2500 |
7.01 X 11 x4.19 |
3.3V → 3.3V/5V → 5V |
Αριθ. |
|
2.5W |
|
|
|
|
|
|
|
| SA2303 |
Da2303-Al |
1:1.5±3% |
34.4 |
2500 |
10 X 12,07 X 5,97 |
3.3V → 3.3V/5V → 5V |
ΝΑΙ |
|
25W |
|
|
|
|
|
|
|
| SA2304 |
Da2304-Al |
1:2.2±3% |
21.5 |
2500 |
10 X 12,07 X 5,97 |
3.3V → 3.3V |
ΝΑΙ |
|
25W |
|
|
|
|
|
|
|
| ST4618NL |
760390011 |
|
7 |
2500 |
6.73 X 10,05 X 4,19 |
3.3V → 3.3V |
Αριθ. |
|
2.5W |
|
|
|
|
|
|
|
| ST4818NL |
760390012 |
|
11 |
2500 |
6.73 X 10,05 X 4,19 |
5V → 5V |
Αριθ. |
|
2.5W |
|
|
|
|
|
|
|
1. Αυτεπαγωγή που μετριέται σε 100 kHz, 0,1 Vrms, 0 ΠΑΧ
2. Η αυτεπαγωγή διαρροής που μετρήθηκε σε 100 kHz, 0,1 Vrms με τις δευτεροβάθμιες καρφίτσες.
3. SRF που μετρήθηκε με τις σπείρες σύνδεσε σωρηδόν να χρησιμοποιήσει ένα Agilent/HP 4192 ή το αντίτιμο.
4. Λειτουργούσα σειρά θερμοκρασίας −40°C σε +125°C.
5. Ηλεκτρικές προδιαγραφές σε 25°C.
760390013 760390015
750313769 750313626
750316028 750316029
750316031 750316032
750316855 750316887
750316853 750317072
750315371 750316030
750316033 760390012
760390014 750313734
750313638 750315240
750342879 750343341
750316016 750316017
750316018 750316668
750316669 750316670
750316671 750316019
750316854 750316856
750316886 750316888
750316819 750316818
750316769 750316770
750343725 750317829
750317830 750342312
750343547 750343548
750317331 750317828
Μορφή και διαστάσεις:
