Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong Κίνα
Μάρκα: Shareway
Πιστοποίηση: CE UL RoHS ISO9001:2008
Αριθμό μοντέλου: HP5-1200L_/HPH5-1200L_
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 100/500/1000
Τιμή: Supportive
Συσκευασία λεπτομέρειες: 175pcs/Reel
Χρόνος παράδοσης: Απόθεμα ή 3 εβδομάδες
Όροι πληρωμής: TT, Paypal
Δυνατότητα προσφοράς: 3000K.PCS/Month
Όνομα Προϊόντος: |
HP5-1200L_/μετασχηματιστής HPH5-1200L_ 29.15*20.57*10.8mm Flyback |
Τύπος: |
μετασχηματιστής |
Μέγεθος: |
29.15*20.57*10.8mm |
Χαρακτηριστικό γνώρισμα: |
με μια κάλυψη μετάλλων |
Χρώμα: |
αργυροειδής |
Δείγματος: |
Ελεύθερα δείγματα διαθέσιμα |
Όνομα Προϊόντος: |
HP5-1200L_/μετασχηματιστής HPH5-1200L_ 29.15*20.57*10.8mm Flyback |
Τύπος: |
μετασχηματιστής |
Μέγεθος: |
29.15*20.57*10.8mm |
Χαρακτηριστικό γνώρισμα: |
με μια κάλυψη μετάλλων |
Χρώμα: |
αργυροειδής |
Δείγματος: |
Ελεύθερα δείγματα διαθέσιμα |
Περιγραφή:
1. ρεύμα συνεχούς ρεύματος στο οποίο η αυτεπαγωγή μειώνεται κατά 30%
από την αξία του χωρίς ρεύμα, με βάση το ρεύμα
εφαρμόζεται σε όλες τις έξι τυλίξεις που συνδέονται σε σειρά. Για
εφαρμογές όπου όλες οι περιελίξεις δεν είναι συνδεδεμένες
σε σειρά, χρησιμοποιήστε την ακόλουθη εξίσωση για να υπολογίσετε
Isat:
Isat = Isattable × 6 ÷ αριθμός περιελίξεων σε σειρά.
2. ρεύμα που προκαλεί αύξηση 40 ° C από θερμοκρασία 25 ° C
λόγω αυτοθέρμανσης, δοκιμάζεται με συνεχές ρεύμα
ροή μέσω όλων των τυλιγμάτων που συνδέονται σε σειρά.
Η αύξηση της θερμοκρασίας εφαρμογής εξαρτάται από τη λειτουργία
ρεύματος, κύκλου λειτουργίας και σύνδεσης τυλίγματος.
3. Το μέρος έχει σχεδιαστεί αποκλειστικά για χρήση ως μπροστινό μέρος
μετασχηματιστή μετατροπέα και δεν δοκιμάστηκε για ενέργεια
την αποθήκευση και το ρεύμα κορεσμού.
Μέρος αριθμός | Επαγωγή (μΗ) | DCR Μέγιστη (Ohms) | Volt-time προϊόν (V-μsec) | Κορυφαία ενέργεια αποθήκευση (μJ) | Isat (ΕΝΑ) | Irms (ΕΝΑ) |
| HP5-1200L_ | 76,8 ± 25% | 0,045 | 62.8 | Σημείωση 8 | Σημείωση 8 | 2.25 |
| HP5-0155L_ | 9,9 ± 20% | 0,045 | 62.8 | 281 | 1.50 | 2.25 |
| HP5-0083L_ | 5.3 ± 15% | 0,045 | 62.8 | 562 | 2.90 | 2.25 |
| HP5-0067L_ | 4.3 ± 10% | 0,045 | 62.8 | 626 | 3.40 | 2.25 |
| HP5-0053L_ | 3,4 ± 5% | 0,045 | 62.8 | 946 | 4.70 | 2.25 |
| HPH5-1200L_ | 173 ± 25% | 0,070 | 94.2 | Σημείωση 8 | Σημείωση 8 | 1.95 |
| HPH5-0155L_ | 22,3 ± 20% | 0,070 | 94.2 | 248 | 0.940 | 1.95 |
| HPH5-0083L_ | 12,0 ± 15% | 0,070 | 94.2 | 546 | 1.90 | 1.95 |
| HPH5-0067L_ | 9,65 ± 10% | 0,070 | 94.2 | 700 | 2.40 | 1.95 |
| HPH5-0053L_ | 7.63 ± 5% | 0,070 | 94.2 | 809 | 2.90 | 1.95 |

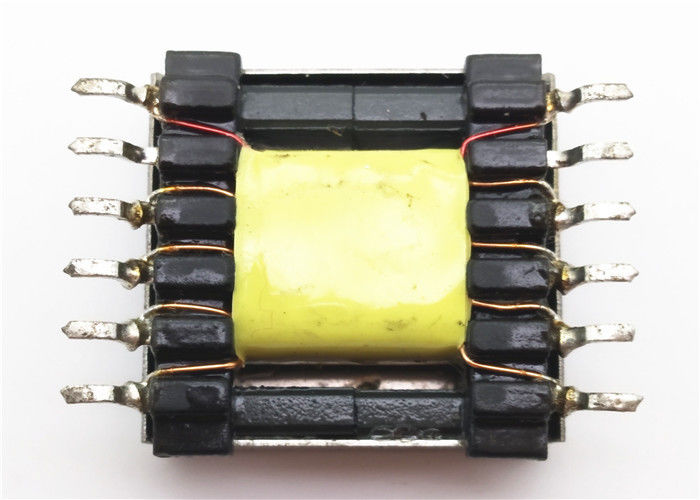

Μετασχηματιστής Flyback HP5-1200L_ / HPH5-1200L_ 29.15 * 20.57 * 10.8mm
Σχήμα και διαστάσεις:
