Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα Προϊόντος: | πλήρης και μισή γέφυρα HP1-1400L_/μετασχηματιστής HPH1-1400L_ Flyback | Τύπος: | πλήρης και μισός μετασχηματιστής γεφυρών |
|---|---|---|---|
| εφαρμογή: | Τροφοδοσία | Χρώμα: | μαύρος |
| Μέγεθος: | 9.2*13.0*6.2mm | Επαγωγική αντίσταση: | 3.8 uH ±5% έως 202 ±25% |
| Κυριώτερο σημείο: | μικρός μετασχηματιστής flyback,Μετασχηματιστή υψηλής συχνότητας |
||

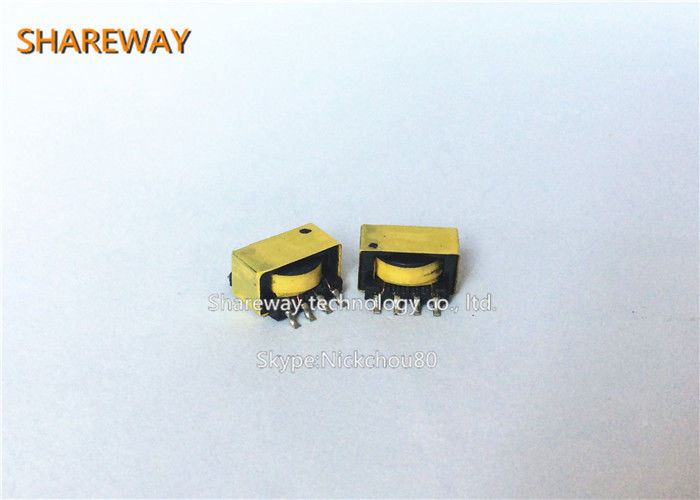

πλήρης και μισή γέφυρα HP1-1400L_/μετασχηματιστής HPH1-1400L_ Flyback
Περιγραφή:
• Έξι 1: 1 απομόνωσε windings που μπορεί να είναι
συνδεμένος σωρηδόν ή παράλληλος
• Στενά συνδεμένο windings
• 500 Vrms, μια μικρή απομόνωση
μεταξύ κάθε τυλίγματος
• Σειρά δύναμης: 5 – 50 Watt ως πηνίο
και flyback μετασχηματιστής μέχρι
150 Watt ως μπροστινό μετασχηματιστή
• Φάσμα συχνότητας μέχρι 1 MHZ
|
Μέρος αριθμός |
Αυτεπαγωγή (μH) |
DCR ανώτατος (Ωμ) |
Βολτ-χρόνος προϊόν (Β-Μsec) |
Μέγιστη ενέργεια αποθήκευση (μJ) |
Isat (α) |
Irms (α) |
| HP1-1400L_ | 89.6 ±25% | 0,145 | 23.4 | Σημείωση 8 | Σημείωση 8 | 0,74 |
| HP1-0190L_ | 12.2 ±20% | 0,145 | 23.4 | 29.8 | 0,440 | 0,74 |
| HP1-0102L_ | 6.5 ±15% | 0,145 | 23.4 | 55.1 | 0,820 | 0,74 |
| HP1-0076L_ | 4.9 ±10% | 0,145 | 23.4 | 74.7 | 1.10 | 0,74 |
| HP1-0059L_ | 3.8 ±5% | 0,145 | 23.4 | 93.8 | 1.40 | 0,74 |
| HPH1-1400L_ | 202 ±25% | 0,340 | 35.1 | Σημείωση 8 | Σημείωση 8 | 0,62 |
| HPH1-0190L_ | 27.4 ±20% | 0,340 | 35.1 | 31.1 | 0,300 | 0,62 |
| HPH1-0102L_ | 14.7 ±15% | 0,340 | 35.1 | 60.2 | 0,570 | 0,62 |
| HPH1-0076L_ | 10.9 ±10% | 0,340 | 35.1 | 99.2 | 0,850 | 0,62 |
| HPH1-0059L_ | 8.5 ±5% | 0,340 | 35.1 | 107 | 1.00 | 0,62 |
πλήρης και μισή γέφυρα HP1-1400L_/μετασχηματιστής HPH1-1400L_ Flyback
Μορφή και διαστάσεις:
