| Όνομα Προϊόντος: | MSS1048-801NL_ χαμηλό DCR και άριστο τρέχον πηνίο δύναμης χειρισμού SMD | Μέγεθος: | 10.2*10.0*4.8mm |
|---|---|---|---|
| Βάρος: | 1.7 – 1,9 γ | λήξεις: | κασσίτερος μεταλλινών πέρα από το νικέλιο πέρα από το χαλκό |
| Τύπος: | προστατευμένο πηνίο δύναμης | Χρώμα: | μαύρος |
| Κυριώτερο σημείο: | πηνίο μετατροπέων συνεχούς συνεχούς ρεύματος,υψηλής τάσης πηνία δύναμης |
||

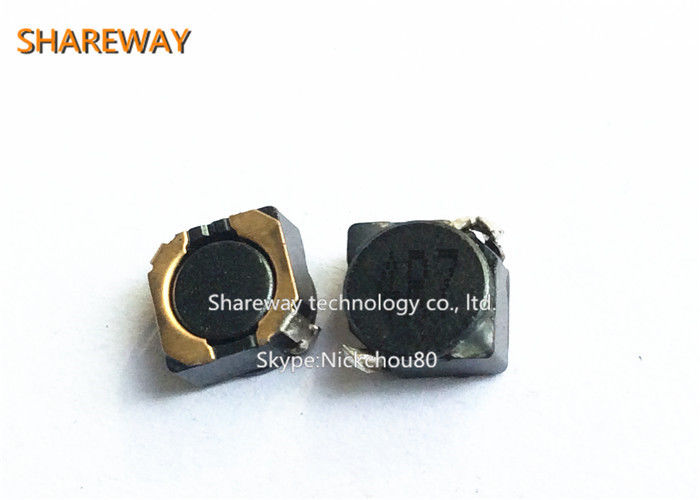

MSS1048-801NL_ χαμηλό DCR και άριστο τρέχον πηνίο δύναμης χειρισμού SMD
Περιγραφή:
• 10 × ίχνος 10,2 χιλ. 4,8 χιλ. υψηλά προστατευμένα πηνία
• Πολύ χαμηλό DCR και άριστος τρέχων χειρισμός
Υλικό Ferrite πυρήνων
Υποχωρητικός κασσίτερος μεταλλινών RoHS λήξεων πέρα από το νικέλιο πέρα από το χαλκό.
Άλλες λήξεις διαθέσιμες με συμπληρωματικό κόστος.
Βάρος: 1.7 – 1,9 γ
Περιβαλλοντική θερμοκρασία – 40°C σε +85°C με (άνοδος 40°C) το ρεύμα Irms.
Μέγιστη θερμοκρασία +125°C (περιβαλλοντική μερών + temp άνοδος). Derating.
Τμήμα θερμοκρασίας αποθήκευσης: – 40°C σε +125°C.
Ταινία και εξέλικτρο που συσκευάζουν: – 40°C σε +80°C
Αντίσταση σε ανώτατες τρεις 40 δεύτερες επανακυκλοφορίες θερμότητας συγκόλλησης
+260°C, μέρη που δροσίζονται στη θερμοκρασία δωματίου μεταξύ των κύκλων
Επίπεδο το (MSL) 1 ευαισθησίας υγρασίας (απεριόριστη ζωή πατωμάτων <30>
στη σχετική υγρασία 85%)
Οι αποτυχίες το έγκαιρο (FIT)/σημαίνουν το χρόνο μεταξύ των αποτυχιών το (MTBF)
38 ανά δισεκατομμύρισσες ώρες/26.315.789 ώρες, που υπολογίζονται ανά Telcordia SR-332
Συσκευασία του 200/7 εξελίκτρου ″ 800/13 εξέλικτρο ″ Πλαστική ταινία: 24 χιλ. ευρύς,
0,35 χιλ. παχύς, 16 χιλ. διαστήματος τσεπών, 5,1 χιλ. βάθους τσεπών
| Αριθμός μερών |
Αυτεπαγωγή (μH) |
DCR ανώτατος |
SRF τύπος (MHZ) |
Isat (α) | Irms (α) | |||
|
10% πτώση |
20% πτώση |
30% πτώση |
20°C άνοδος |
40°C άνοδος |
||||
| MSS1048-801NL_ | 0,8 ±30% | 4.3 | 180 | 9.60 | 12.0 | 14.1 | 8.19 | 12.0 |
| MSS1048-152NL_ | 1.5 ±30% | 5.1 | 90 | 5.44 | 7.80 | 10.5 | 7.41 | 10.8 |
| MSS1048-222NL_ | 2.2 ±30% | 7.2 | 70 | 4.92 | 6.62 | 8.40 | 6.63 | 9.78 |
| MSS1048-332NL_ | 3.3 ±30% | 10.0 | 50 | 4.62 | 6.32 | 7.38 | 5.04 | 7.22 |
| MSS1048-472NL_ | 4.7 ±30% | 11.5 | 38 | 4.36 | 5.62 | 6.46 | 4.90 | 6.90 |
| MSS1048-682NL_ | 6.8 ±30% | 16.3 | 35 | 3.60 | 5.00 | 5.94 | 4.52 | 6.01 |
| MSS1048-822NL_ | 8.2 ±30% | 20.0 | 28 | 3.14 | 4.14 | 4.84 | 4.38 | 5.71 |
| MSS1048-103ML_ | 10 ±20% | 23.0 | 24 | 3.08 | 3.84 | 4.32 | 3.99 | 4.79 |
| MSS1048-153ML_ | 15 ±20% | 36.0 | 20 | 2.46 | 3.06 | 3.44 | 3.51 | 4.26 |
| MSS1048-223ML_ | 22 ±20% | 50.0 | 12 | 2.36 | 2.90 | 3.28 | 2.86 | 3.58 |
| MSS1048-333ML_ | 33 ±20% | 68.0 | 11 | 1.66 | 2.14 | 2.42 | 2.12 | 2.80 |
| MSS1048-473ML_ | 47 ±20% | 120 | 10 | 1.44 | 1.86 | 2.20 | 1.83 | 2.42 |
| MSS1048-563ML_ | 56 ±20% | 126 | 10 | 1.36 | 1.70 | 1.90 | 1.71 | 2.28 |
| MSS1048-683ML_ | 68 ±20% | 176 | 7.0 | 1.28 | 1.60 | 1.70 | 1.39 | 1.88 |
| MSS1048-823ML_ | 82 ±20% | 196 | 6.0 | 1.08 | 1.44 | 1.64 | 1.23 | 1.67 |
| MSS1048-104ML_ | 100 ±20% | 224 | 6.0 | 0,99 | 1.20 | 1.36 | 1.09 | 1.48 |
| MSS1048-154KL_ | 150 ±10% | 330 | 5.0 | 0,79 | 1.02 | 1.16 | 0,97 | 1.33 |
| MSS1048-154KL_ | 180 ±10% | 360 | 4.5 | 0,75 | 0,92 | 1.02 | 0,89 | 1.24 |
| MSS1048-224KL_ | 220 ±10% | 394 | 4.5 | 0,67 | 0,84 | 0,95 | 0,85 | 1.18 |
| MSS1048-334KL_ | 330 ±10% | 748 | 3.0 | 0,57 | 0,69 | 0,76 | 0,57 | 0,82 |
| MSS1048-474KL_ | 470 ±10% | 886 | 2.7 | 0,43 | 0,52 | 0,62 | 0,50 | 0,72 |
MSS1048-801NL_ χαμηλό DCR και άριστο τρέχον πηνίο δύναμης χειρισμού SMD
Μορφή και διαστάσεις:
