Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα Προϊόντος: | μαγνητικός μετασχηματιστής του τοπικού LAN λιμένων 5.08mm υψηλός E2023FNL SMD Ethernet ενιαίος | ΥΨΗΛΟΣ: | 5.08mm |
|---|---|---|---|
| Τύπος: | Μετασχηματιστής SMD | Μέγεθος: | 12.65*10.16*5.08mm |
| Αριθμός σπειρών: | Αυτομετασχηματιστής | Φάση: | Ενιαία |
| Κυριώτερο σημείο: | 1000base μετασχηματιστής τ,μετασχηματιστής απομόνωσης τηλεπικοινωνιών |
||

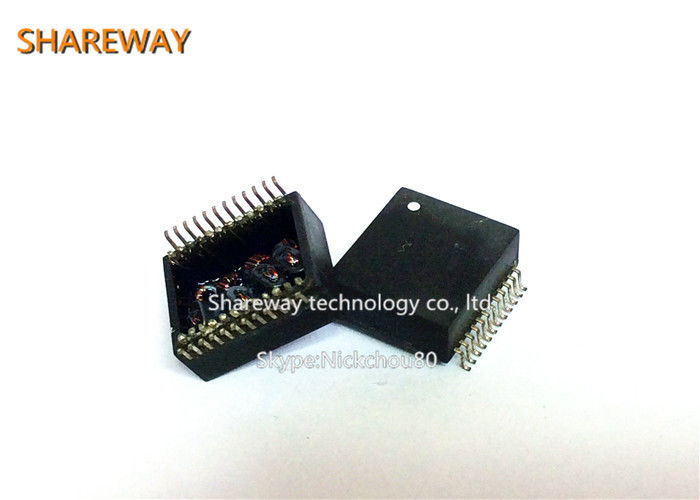

5,08 χιλιοστά υψηλή E2023FNL SMD Ethernet Ενιαία θύρα Lan μαγνητικό μετασχηματιστή
Περιγραφή:
| ΠΑΡΑΜΕΤΡΟ | ΠΡΟΔΙΑΓΡΑΦΕΣ | |
| ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ | 0 ℃ - 70 ℃ | |
| ΑΝΑΛΥΣΗ ΤΥΠΩΝ | (1-3) :( 16-15) = 1CT: 1CT ± 3% (6-8) :( 11-9) = 1CT: 2.5CT ± 3% | |
| Πόλωση | Ανά σχήμα | |
| Επαγωγική (OCL) | 1-3 = 200uH MIN στα 100 ΚΗζ, 20mVRMS 6-8 = 35uH MIN στα 100 ΚΗζ, 20mVRMS | |
| ΚΑΤΑΣΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ | (1-2) = 0,4 uH MAX ΜΕ 14-16 ΔΙΑΓΡΑΜΜΑΤΑ (6-7) = 0,25uH MAX ΜΕ 9-11 ΚΟΜΜΑΤΑ (100ΚΗζ, 20mV) | |
| Αντοχή DC | (1-2) = (2-3) = (6-7) = (7-8) = 0,6 OHM MAX (10-11) = (9-10) = (15-16) = (14-15) = 1,0 ΟΗΜ MAX | |
| CWW | 15 pF MAX AT 100 KHz, 1 VRMS | |
| Κοινή απόρριψη λειτουργίας | 1-30MHz | 40-100MHz |
| -50 dB MHz | -40dB MHz | |
| Μεταξύ της απομόνωσης του καναλιού | 1500 VRMS MIN @ 60 SECONDS | |
5,08 χιλιοστά υψηλή E2023FNL SMD Ethernet Ενιαία θύρα Lan μαγνητικό μετασχηματιστή
Σχήμα και διαστάσεις:
