749196348 Μετασχηματιστής SMPS Flyback
, Μετασχηματιστής SMD SMPS Flyback
, 749196348
749196348 Μετασχηματιστής SMD SMPS Flyback για μετατροπείς σπρώξιμο-σύνδεσης
749196348 Μετασχηματιστής SMD SMPS Flyback για μετατροπείς σπρώξιμο-σύνδεσης
Χαρακτηριστικά
- Μετασχηματιστής με 6 πανομοιότυπα τυλιγμούς
- 4 μεγέθη με 5 διαφορετικά μήκη διαχωρισμού αέρα το καθένα
- Τεχνική διάταξη
- Χαμηλή επαγωγικότητα διαρροής
- Θερμοκρασία λειτουργίας: ∼40 oC έως +125 oC
- Με τη χρήση διαφόρων κυκλωμάτων είναι δυνατές περισσότερες από 375 λύσεις μετασχηματιστή και περίπου 125 λύσεις πνιγμού.
Εφαρμογές
- Μετατροπείς flyback
- Μετατροπές προόδου
- Μετατροπές σπρώξιμου-συγκέντρωσης
- Μετατροπείς βήματος προς τα πάνω/κάτω
- ΣΕΠΙΚ
Ηλεκτρικές ιδιότητες:
| Ιδιότητες |
|
Προϋποθέσεις δοκιμής |
Αξία |
Μονάδα |
Τολ. |
| Βάση επαγωγικότητας |
ΕΛ ΒΑΣΗ |
100 kHz/0,1 V |
7.9 |
μH |
±35% |
| Αναλογία περιστροφών |
n |
|
1:1:1:1:1:1 |
|
|
| Η τάση-μδεύτερη βάση |
∫Udt Βάση |
|
61.3 |
Βμs |
μέγιστο |
| Βάση ονομαστικού ρεύματος |
ΙΡ ΒΑΣΗ |
ΔT = 40 K |
0.83 |
Α |
Τύπος. |
| Βάση ρεύματος κορεσμού |
- Μείνε στη βάση. |
ΔΕΛ/Λ είναι < 10 % |
1.41 |
Α |
Τύπος. |
| Βασική αντίσταση συνεχούς ρεύματος |
ΔΕΔ ΒΑΣΗ |
@ 20 °C |
145 |
mΩ |
μέγιστο |
| Βάση επαγωγικότητας διαρροής |
Βάση LS |
100 kHz/ 1 V |
0.13 |
μH |
Τύπος. |
| Δοκιμαστική τάση μόνωσης |
ΒΤ |
Όλες οι σπείρες |
1500 |
V (AC) |
|
749196348 Μετασχηματιστής SMD SMPS Flyback για μετατροπείς σπρώξιμο-σύνδεσης
Σχήμα και διαστάσεις:

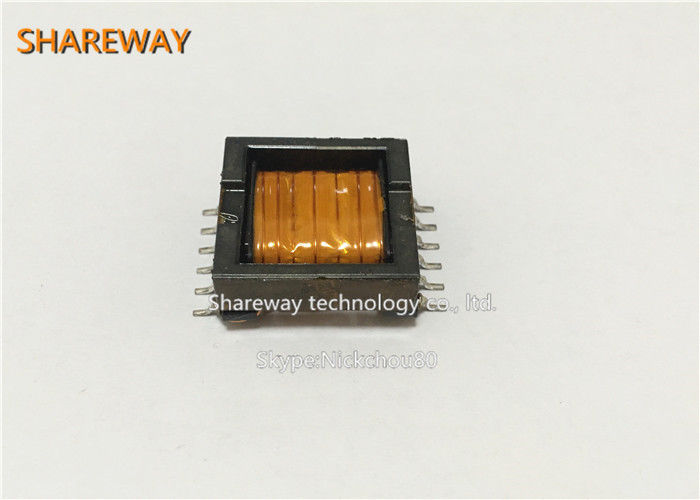

Εικόνα προϊόντος:
749196348 Μετασχηματιστής SMD SMPS Flyback για μετατροπείς σπρώξιμο-σύνδεσης
