Επισημαίνω:
750370423 Μετασχηματιστές πτήσης πίσω
, Μετασχηματιστές THT Flyback
, Μετασχηματιστές flyback εκτός σύνδεσης
Τροφοδοσίες ηλεκτρικής ενέργειας για μετασχηματιστές off-line THT 750370423
Τροφοδοσίες ηλεκτρικής ενέργειας για μετασχηματιστές off-line THT 750370423
Χαρακτηριστικά
- Ονομαστική τάση εισόδου: 85265 VAC (120375 VDC)
- Θερμοκρασία λειτουργίας: ∼40 °C έως +125 °C
- Η τάση απομόνωσης: 2 έως 5 kVAC
- Πολλαπλές επιλογές εξόδου
- Επιλογές λειτουργίας σε σταθερή συχνότητα ή σε κατάσταση οιονεί συντονισμού
- Τα περισσότερα προϊόντα ανταποκρίνονται σε ενισχυμένη μόνωση
Εφαρμογές
- Ηλεκτρικές πηγές ρεύματος σε κατάσταση εκτός σύνδεσης
- Ειδικά σχεδιασμένα για διάφορα IC από την STMicroelectronics
- Βοηθητική τροφοδοσία
- Οικιακές συσκευές
- Καταναλωτικά ηλεκτρονικά
Ηλεκτρικές ιδιότητες:
|
Παράμετρος
|
Προϋποθέσεις δοκιμής
|
Αξία
|
|
Δ.Κ.Αντίσταση 3-4
|
@20°C
|
2.220 Ωμ ± 10%
|
|
Η Αντίσταση 2-1
|
@20°C
|
0.529 Ωμ ± 10%
|
|
Η αντιστασία 5-8
|
@20°C
|
00,054 Ωμ ± 20%
|
|
ΕΝΔΟΤΗΣΗ 3-4
|
10kHz, 100mVAC, Ls
|
1.5mH ± 10%
|
|
ΕΝΔΟΤΗΣΗ 2-1
|
10kHz, 100mVAC, Ls
|
65.13uH ±10%
|
|
ΕΝΔΟΤΗΣΗ 5-8
|
10kHz, 100mVAC, Ls
|
80,44uH ± 10%
|
|
ΤΩΡΑΣ ΠΕΡΙΠΟΣΗΣ 3-4
|
20% εκκίνηση από την αρχική
|
600mA
|
|
ΔΕΣΜΟΥΛΙΚΗ ΔΕΣΜΟΥΛΙΚΗ 3-4
|
Διάταξη 2+1,5+8,100kHz. 100mVAC,Ls
|
32uH τυπικά, 45uH μέγιστα
|
|
ΔΙΑΔΙΣΤΡΙΜΟΥΜΕΝΗ ΚΑΠΑΣΙΤΑΤΙΚΗ 3-4
|
100mVAC,Cs
|
26.0pF τύπου.
|
|
ΔΗΕΛΕΚΤΡΙΚΟ 4-5
|
2+3), 4875VAC,1 δευτερόλεπτο
|
3900VAC, 1 λεπτό
|
|
ΔΗΕΛΕΚΤΡΙΚΟ 3-2
|
625VAC,1 δευτερόλεπτο
|
|
|
ΣΥΜΒΟΥΛΙΑ ΓΕΡΑΣΗΣ
|
(3-4): ((5-8)
|
13.33:1,士1%
|
|
ΣΥΜΒΟΥΛΙΑ ΓΕΡΑΣΗΣ
|
(3-4): ((2-1)
|
4.8:1,± 1%
|
Σχήμα και διαστάσεις:

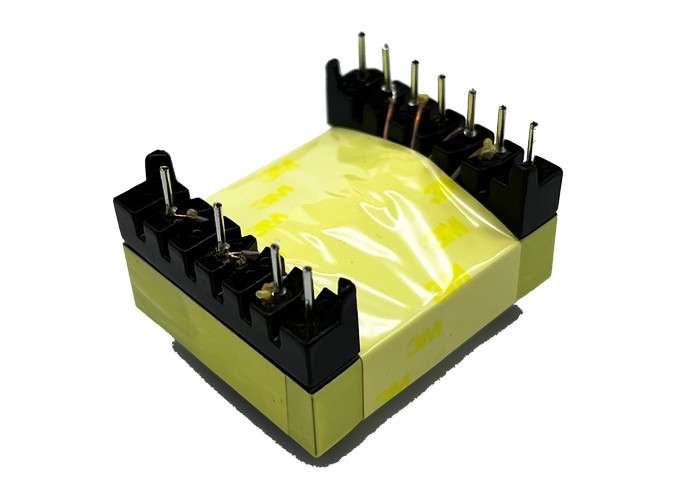

Εικόνα προϊόντος:
Τροφοδοσίες ηλεκτρικής ενέργειας για μετασχηματιστές off-line THT 750370423
