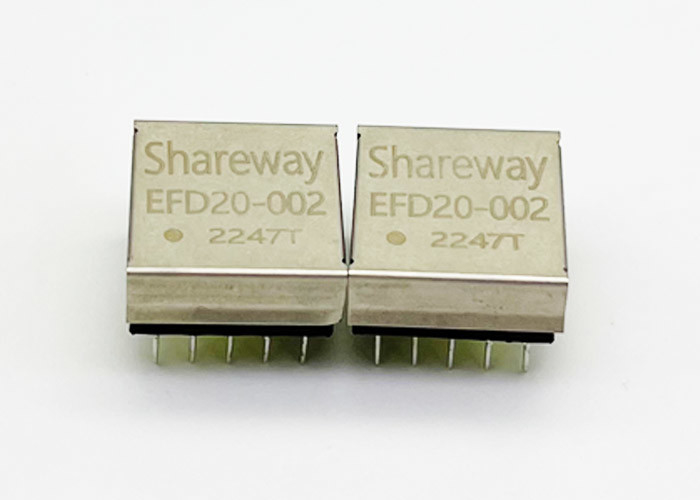

EFD20 SMT SMD PoE Δύναμη μέσω Ethernet Μετασχηματιστή 750344488
EFD20 SMT SMD PoE Δύναμη μέσω Ethernet Μετασχηματιστή 750344488
Χαρακτηριστικά:
- Μετασχηματιστής flyback σχεδιασμένος για PoE PDs
- Η τάση εισόδου: 36 V έως 57 V
- Συχνότητες διακόπτη: 200-500 kHz
- Θερμοκρασία λειτουργίας: ∼40 oC έως +125 oC
- Η τάση απομόνωσης: 1,5 kVAC/1 min
- Διαφορετικές διαθέσιμες ισχύς εξόδου και τάσεις
Εφαρμογές
- Συσκευές PoE
- Τηλέφωνα IP
- Θέματα πρόσβασης WLAN
- Τερματικά ελέγχου πρόσβασης
- Κάμερες ασφαλείας
Ηλεκτρικές ιδιότητες:
| Ιδιότητες |
|
Προϋποθέσεις δοκιμής |
Αξία |
Μονάδα |
Τολ. |
| Δυνατότητα επαγωγής |
Α |
N1/ 250 kHz/ 1V |
14 |
μH |
± 10% |
| Αναλογία περιστροφών |
n |
N1 : N2 : N3 |
1.33:1:1 |
|
|
| Αντίσταση συνεχούς ρεύματος 1 |
ΔΕΔ 1 |
N1/ 20 °C |
0.028 |
Ω |
Μαξ. |
| Αντίσταση συνεχούς ρεύματος 2 |
ΔΕΔ 2 |
N2/ 20 °C |
0.022 |
Ω |
Μαξ. |
| Αντίσταση συνεχούς ρεύματος 3 |
ΔΕΔ 3 |
N3/ 20 °C |
0.15 |
Ω |
Μαξ. |
| Ινδυτικότητα διαρροής |
Α Σ |
N1/ 100 kHz/ 100 mV |
300 |
nH |
Μαξ. |
| Δοκιμαστική τάση μόνωσης |
ΒΤ |
N1,3 => N2 |
1500 |
V (AC) |
|
| Δοκιμαστική τάση μόνωσης |
VT 2 |
N1 => N3 |
500 |
V (AC) |
|
| Δοκιμαστική τάση μόνωσης |
ΒΤ 3 |
N1,3 => Βασικό |
500 |
V (AC) |
|
EFD20 SMT SMD PoE Δύναμη μέσω Ethernet Μετασχηματιστή 750344488
Σχήμα και διαστάσεις:
Εικόνα προϊόντος:
EFD20 SMT SMD PoE Δύναμη μέσω Ethernet Μετασχηματιστή 750344488
