Επισημαίνω:
ΜΜΤ Συνηθισμένες λειτουργίες θορύβων για εφαρμογές ηλεκτρικών γραμμών CF3094-AL / CR7915-AL
SMT Common Mode Chokes για εφαρμογές γραμμής ρεύματος CF3094-AL / CR7915-AL
Χαρακτηριστικά:
- Κατασκευή τοροειδούς χαμηλού προφίλ
- Επιφανειακής τοποθέτησης, μαγνητικά θωρακισμένο πακέτο
- Έως 7,95 kOhms σύνθετη αντίσταση στα 2,8 MHz
- Μόνωση 1000 Vrms (hipot) μεταξύ περιελίξεων
• Λύσεις για χρήση σε ένα ευρύ φάσμα κυκλωμάτων γραμμής ρεύματος
• Ιδανικό για χρήση σε καταναλωτικά ηλεκτρονικά και βιομηχανικές εφαρμογές
• Καταστολή θορύβου κοινού τρόπου υψηλής συχνότητας έως 100 MHz
• Εξαιρετικές ονομαστικές τιμές ρεύματος – έως 10 A
• Μόνωση (hipot) έως 1500 Vrms
• Τοροειδή επιφανειακής τοποθέτησης
• Κατόπιν αιτήματος, πρόσθετες τιμές ενδέχεται να είναι διαθέσιμες για συγκεκριμένες εφαρμογές
Ηλεκτρικές ιδιότητες:
| Αριθμός εξαρτήματος |
Σύνθετη αντίσταση κοινού τρόπου (kOhms) |
Επαγωγή (mH) ονομαστική |
Επαγωγή (mH) ελάχιστη |
Irms (A) |
DCR max (mOhms) |
Μόνωση (Vrms) |
Μήκος max (mm) |
Πλάτος max (mm) |
Ύψος max (mm) |
| CE1755-AL |
3.32 @ 5.1 MHz |
0.88 |
0.57 |
1.2 |
130 |
1000 |
13.00 |
13.00 |
5.46 |
| CR7915-AL |
3.10 @ 4.9 MHz |
1.12 |
0.73 |
2.6 |
49.5 |
1500 |
13.00 |
13.00 |
5.60 |
| CF3094-AL |
7.93 @ 2.5 MHz |
1.17 |
0.76 |
1.1 |
200 |
1000 |
13.00 |
13.00 |
5.46 |
| CM6518-AL |
4.17 @ 1.9 MHz |
1.40 |
0.91 |
2.5 |
60.0 |
1500 |
16.38 |
14.22 |
8.90 |
| CJ5094-CL |
28.28 @ 0.26 MHz |
10.0 |
6.5 |
1.2 |
180 |
1000 |
16.38 |
14.22 |
8.90 |
| CV9172-AL |
70.01 @ 0.21 MHz |
22.0 |
14.3 |
0.57 |
850 |
1000 |
16.38 |
14.22 |
8.90 |
| CF2638L |
2.59 @ 4.3 MHz |
0.22 |
0.14 |
2.9 |
60.0 |
1000 |
19.56 |
17.02 |
9.91 |
| CD1479-AL |
4.19 @ 3.0 MHz |
0.59 |
0.38 |
4.2 |
20.0 |
1000 |
19.56 |
17.02 |
9.91 |
| CH4659-AL |
4.56 @ 2.5 MHz |
0.77 |
0.50 |
4.7 |
40.0 |
1000 |
19.56 |
17.02 |
9.91 |
| CD1480-BL |
4.53 @ 2.2 MHz |
1.32 |
0.85 |
3.5 |
60.0 |
1000 |
19.56 |
17.02 |
9.91 |
| CE2439L |
9.42 @ 1.1 MHz |
1.47 |
0.96 |
2.5 |
80.0 |
1000 |
19.56 |
17.02 |
9.91 |
| CG3333-AL |
2.27 @ 2.9 MHz |
0.90 |
0.59 |
3.7 |
50.0 |
1000 |
19.56 |
17.02 |
9.90 |
| CG3528-AL |
6.23 @ 0.72 MHz |
3.00 |
1.95 |
3.1 |
42.0 |
1000 |
19.56 |
17.02 |
9.91 |
| CE1759-AL |
4.82 @ 0.99 MHz |
0.81 |
0.52 |
6.0 |
14.0 |
1000 |
31.0 |
26.0 |
13.0 |
| CG3885-AL |
3.11 @ 1.8 MHz |
0.47 |
0.30 |
10.0 |
8.0 |
1000 |
31.0 |
26.0 |
12.7 |
| CF2805-AL |
3.64 @ 1.9 MHz |
0.63 |
0.40 |
6.8 |
14.0 |
1000 |
31.0 |
26.0 |
12.7 |

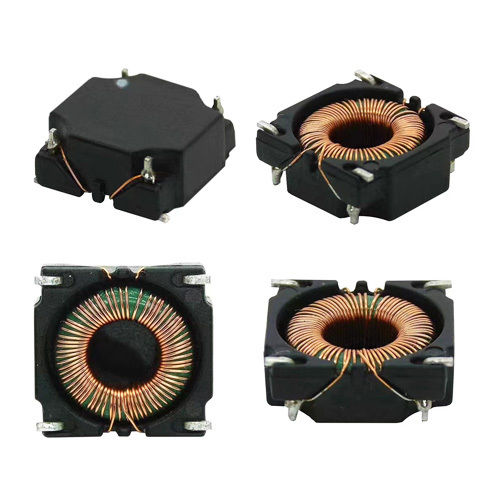

Εικόνα προϊόντος:
