High Isolation LLC Transformers ZE2635-BED / ZE2636-BED / ZE2637-BED /ZE2638-BED
Μετασχηματιστής Buck με μόνωση πυρήνα φερρίτη για συστήματα ηλεκτρικής έλξης ZE2413-AE
Χαρακτηριστικά:
- Μετασχηματιστές LLC με χαμηλή χωρητικότητα μεταξύ περιελίξεων
5656 VDC / 4000 Vrms, μόνωση ενός λεπτού (hipot) μεταξύ πρωτεύοντος και δευτερεύοντος
7 mm ερπυσμός και απόσταση Ομάδα υλικού 1 (CTI > 600)
Το επίπεδο μόνωσης μπορεί να είναι λειτουργικό, βασικό ή ενισχυμένο ανάλογα με τις μεταβλητές της εφαρμογής, όπως η τάση λειτουργίας, ο βαθμός ρύπανσης, το OVC και το υψόμετρο.
Προδιαγραφές AEC-Q200
Ηλεκτρικές παράμετροι @ 25° C
| Αριθμός εξαρτήματος |
L
στα 0 A
±35% (µH)
|
DCR max
(Ω)
πρωτ.
|
DCR max
(Ω)
δευτ.
|
Irms (A)
πρωτ.
|
Irms (A)
δευτ.
|
Διαρροή
L max (µH)
|
Λόγος στροφών
πρωτ. : δευτ.
|
Μόνωση
(Vrms)
|
Μόνωση
(VDC / Vrms)
|
Χρόνος-τάσης
προϊόν
(V-µsec)
|
| ZE2635-BED |
100 |
0.075 |
0.153 |
1.56 |
0.78 |
2.28 |
1 : 2 |
2.43 |
5656 / 4000 |
21 |
| ZE2636-BED |
100 |
0.075 |
0.097 |
1.43 |
1.10 |
2.42 |
1 : 1.3 |
1.78 |
5656 / 4000 |
21 |
| ZE2637-BED |
100 |
0.075 |
0.129 |
1.51 |
0.89 |
2.36 |
1 : 1.7 |
2.27 |
5656 / 4000 |
21 |
| ZE2638-BED |
100 |
0.075 |
0.027 |
1.07 |
2.68 |
2.60 |
1 : 0.40 |
1.61 |
5656 / 4000 |
21 |
Σχήμα και διαστάσεις:

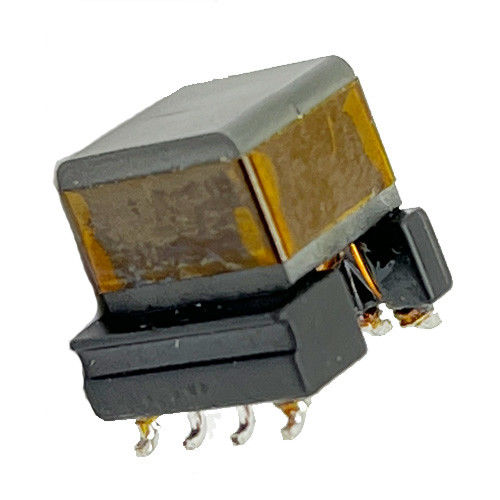

Εικόνα προϊόντος:
Μετασχηματιστές LLC υψηλής μόνωσης ZE2635-BED / ZE2636-BED / ZE2637-BED /ZE2638-BED
